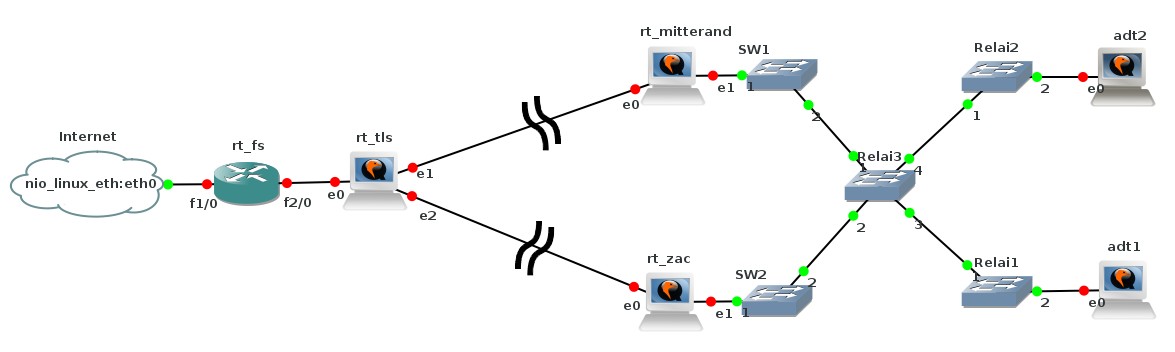

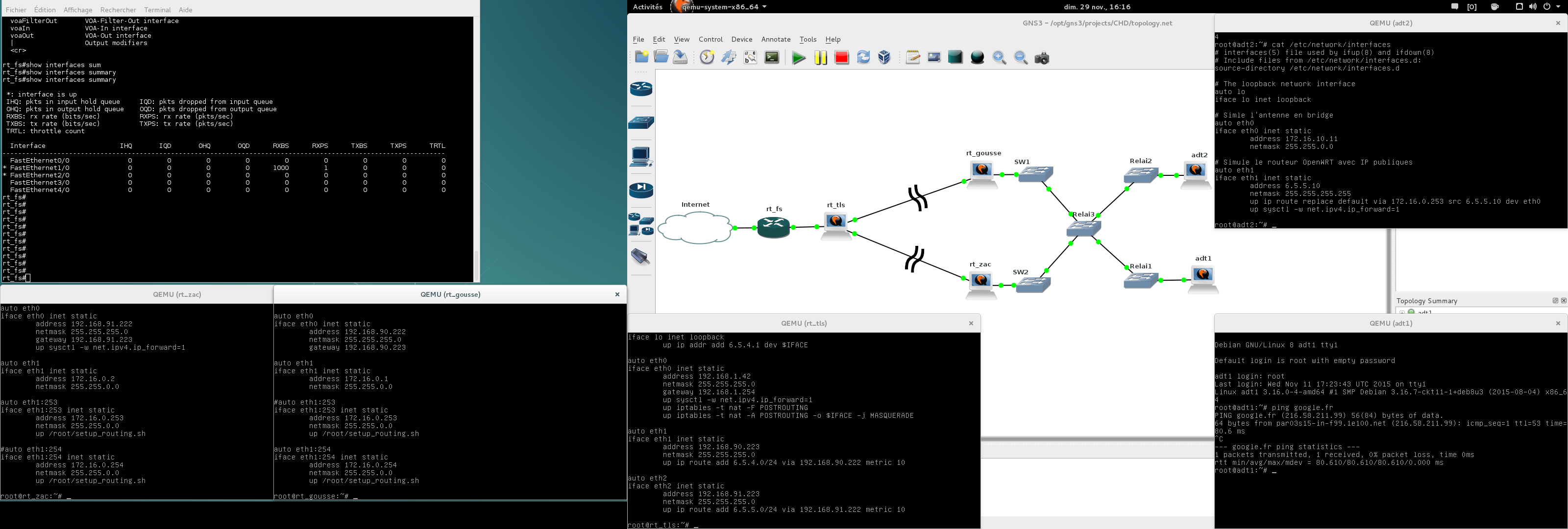

Quelques essais d'archi faits en octobre et novembre 2015 avec l'outil GNS3.

• CHD a une plage de 1024 IP publiques à distribuer aux adhérents (exemple pris 6.5.4.0/22)
• CHD a un machine dans le datacenter TLS00 de FullSave
• CHD fait ses annonces BGP à 1 pair géré par FullSave
• CHD loue 2 liens fibre vers Saint-Gaudens
• 1 routeur (RT) par arrivée fibre (av F.Mitterand et ZAC Landes)
• 1 grand LAN radio (ponts transparents) avec les 2 RT et tous les adhérents


• Les routeurs des adhérents TTN sont majoritairement en firmware d'usine, avec une IP en 172 côté WAN
• Répartition du trafic sur les fibres
• Forçage du trafic sur une des deux fibre si un équipement pose pb sur l'autre lien
• Routage dynamique ou pas
• Minimiser le trafic du lien radio entre les routeurs à saint-gaudens en situation nominale

• OSPF entre les rt_tls et les routeurs à Saint Gaudens permettrai de faire de sorte que les routes pour le trafic allant d'internet aux adhérents mais sans tenir compte de l'état du réseau radio et sans permettre facilement de répartition sur les fibres
• VRRP utilise mutlicast et est chatty, peu adapté sur le LAN radio (je pensais qu'on pourrait s'en servir pour que la default gateway des routeurs adt soit virtuelle)

hosts

127.0.0.1	localhost
192.168.90.222	rt_mitterand
192.168.91.222	rt_zac
6.5.4.1		rt_tls

rt_tls_network-interface

# The loopback network interface
auto lo
iface lo inet loopback
	up ip addr add 6.5.4.1 dev $IFACE

auto eth0
iface eth0 inet static
	# Pour les besoin de la simulation, NAT de mon aDSL, sinon rmmod iptables conseillé, cf h7
	address 192.168.1.42
	netmask 255.255.255.0
	gateway 192.168.1.254
	up sysctl -w net.ipv4.ip_forward=1
	up iptables -t nat -F POSTROUTING
	up iptables -t nat -A POSTROUTING -o $IFACE -j MASQUERADE

auto eth1
iface eth1 inet static
	address 192.168.90.223
	netmask 255.255.255.0
	up ip route add 6.5.4.0/24 via 192.168.90.222

auto eth2
iface eth2 inet static
	address 192.168.91.223
	netmask 255.255.255.0
	up ip route add 6.5.5.0/24 via 192.168.91.222

rt_mitterand_network-interface

# The loopback network interface
auto lo
iface lo inet loopback

auto eth0
iface eth0 inet static
	address 192.168.90.222
	netmask 255.255.255.0
	gateway 192.168.90.223

auto eth1
iface eth1 inet static
	address 172.16.0.1
	netmask 255.255.0.0

#auto eth1:253
iface eth1:253 inet static
	address 172.16.0.253
	netmask 255.255.0.0
	up /root/setup_routing.sh

auto eth1:254
iface eth1:254 inet static
	address 172.16.0.254
	netmask 255.255.0.0
	up /root/setup_routing.sh

rt_zac_network-interface

# The loopback network interface
auto lo
iface lo inet loopback

auto eth0
iface eth0 inet static
	address 192.168.91.222
	netmask 255.255.255.0
	gateway 192.168.91.223
	up sysctl -w net.ipv4.ip_forward=1

auto eth1
iface eth1 inet static
	address 172.16.0.2
	netmask 255.255.0.0

auto eth1:253
iface eth1:253 inet static
	address 172.16.0.253
	netmask 255.255.0.0
	up /root/setup_routing.sh

#auto eth1:254
iface eth1:254 inet static
	address 172.16.0.254
	netmask 255.255.0.0
	up /root/setup_routing.sh

adt1_network-interface

# The loopback network interface
auto lo
iface lo inet loopback

# Simule l'antenne en bridge
auto eth0
iface eth0 inet static
	address 172.16.10.10
	netmask 255.255.0.0

# Simule le routeur OpenWRT avec IP publiques
auto eth1
iface eth1 inet static
	address 6.5.4.10
	netmask 255.255.255.255
	up ip route replace default via 172.16.0.254 src 6.5.4.10 dev eth0
	up sysctl -w net.ipv4.ip_forward=1

adt2_network-interface

# The loopback network interface
auto lo
iface lo inet loopback

# Simle l'antenne en bridge
auto eth0
iface eth0 inet static
	address 172.16.10.11
	netmask 255.255.0.0

# Simule le routeur OpenWRT avec IP publiques
auto eth1
iface eth1 inet static
	address 6.5.5.10
	netmask 255.255.255.255
	up ip route replace default via 172.16.0.253 src 6.5.5.10 dev eth0
	up sysctl -w net.ipv4.ip_forward=1

setup_routing.sh

#!/bin/bash

function adt() {
	adt_num=$1
	adt_etat=$2
	adt_nom=$3
	ip4_nexthop=$4
	ip4_public=$5
	dev=eth1
	SELF=$(basename $0)
	INFO="logger -p notice -t $SELF --"
	CRIT="logger -p crit -t $SELF --"

	echo "$ip4_public	${adt_nom}.pub4	adt$adt_num" >> /etc/hosts.adt
	echo "$ip4_nexthop	${adt_nom}.gw4	hop$adt_num" >> /etc/hosts.adt

	case $adt_etat in
		actif)
			regex="^$ip4_public via [0-9.]+ dev $dev"
			ip route get $ip4_public | grep -qE "$regex"
			res=$?
			out=$(ip route replace $ip4_public via $ip4_nexthop dev $dev)
			res2=$?
			if [ $res2 -eq 0 ]; then
					if [ $res -eq 1 ]; then
						$INFO "Accès ajouté : adt $*"
					fi
			else
					$CRIT "ERREUR : adt $adt_num $adt_etat $adt_nom : pb remplacement route : '$out'"
			fi
			;;
		resilie)
			out=$(ip route delete $ip4_public 2>&1)
		   	res=$?
			case $res in
				0) $INFO "Accès supprimé : adt $*" ;;
				2) : ;; # Route non trouvée, routage déjà supprimé
				*) $CRIT "ERREUR : adt $adt_num $adt_etat $adt_nom : pb suppression route : '$out'" ;;
			esac
			;;
		*)
			$CRIT "ERREUR : adt $adt_num $adt_etat $adt_nom : '$adt_etat' n'est pas un état reconnu"
			;;
	esac
}

function main() {
		> /etc/hosts.adt
		sysctl -w net.ipv4.ip_forward=1
		source /root/config_adt.sh
		cat /etc/hosts.system /etc/hosts.adt > /etc/hosts
}

main

config_adt.sh

#!/bin/bash
# set ts=4
# Généré le 2015-11-29 21:08:50+01:00

#adt <num>  <etat>  <NOM_Prenom>           <ip4_nexthop>   <ip4_public>
adt 0001    actif   Dxxxxx_Laurent         172.16.10.10    6.5.4.10
adt 0002    actif   Pxxxxx_Daniel          172.16.10.11    6.5.5.10
#[...]

config_adt_gen.sh

#!/bin/bash
SELF=$(basename $0)
INFO="logger -p notice -t $SELF --"
CRIT="logger -p crit -t $SELF --"

TMP=$(mktemp)
ssh automated@chd.sx sudo mysql --defaults-file=/etc/mysql/debian.cnf -BN -D gestion <<< 'SELECT * FROM v_config_adt;' >$TMP

if [ $? -eq 0 -a -s $TMP ]
then	$INFO "Base de donnée lue avec succès"
else	$CRIT "Echec de récupération des données depuis la base de données"
	exit 2
fi

cat - $TMP >/root/config_adt.sh <<EOT
#!/bin/bash
# set ts=4
# Généré le $DATE

#adt <num>  <etat>  <NOM_Prenom>           <ip4_nexthop>   <ip4_public>
EOT
rm $TMP
