Sont détaillés ci-après les configurations standard utilisées à CHD pour les antennes Ubiquiti. Peut varier dans certaines situations mais il est important de garder une situation homogène pour que les interventions sur panne soient faciles pour tous.

• Premier démarrage : 192.168.1.20, ubnt/ubnt, Country: France, Lang : English
• Second démarrage : paramètres à changer par rapport à une configuration d'usine
  • NETWORK / Management IP Address : Static
  • NETWORK / IP Address : 172.16.X.Y (IP à réserver via l'application de gestion au préalable)
  • NETWORK / Netmask : 255.255.0.0 (ne pas confondre avec 255.255.255.0)
  • NETWORK / Gateway : 172.16.0.254 (est stg.chd.sx, côté réseau des antennes)
  • NETWORK / Primary DNS IP : 172.16.0.254
  • NETWORK / Secondary DNS IP : 8.8.8.8
    • Bouton Change, si vous avez changé l'IP alors lorsque les paramètres seront appliqués, l'antenne répondra à la nouvelle IP… il faut que la machine utilisée pour la configurer ait une adresse IP dans le réseau correspondant)
  • AVANCED / rien à changer
  • SERVICES / Web Server / HTTPS : décocher (choix “de fait”, éventuellement discutable mais si on change faisons-le globalement)
  • SYSTEM / Device Name : confère section “Conventions de nommage”
  • SYSTEM / System accounts / Administrator Username : admin
    • Cliquer sur la clé en face pour changer le mot de passe (non communiqué ici…)
  • SYSTEM / System accounts / Read-Only Account : cocher
  • SYSTEM / System accounts / Read-Only Account Name : ubnt
    • Cliquer sur la clé en face pour changer le mot de passe (non communiqué ici…)
  • SYSTEM / Location / Latitude & Longitude : Le positionner à la main ou avec AirControl (bien vérifier que l'info est là, très chiant si vide)

• Convention d'utilisation : utilisé dans le cas où le point d'accès internet est distant et accessible via un chemin radio
• Remarque : une antennes en mode station s'accroche à 1 et 1 seule antenne en mode Acees Point (AP)
• Paramètres à spécifier
  • WIRELESS / Wireless mode : Station
  • WIRELESS / WDS Mode : Enable
  • WIRELESS / SSID : (Utiliser le bouton Select pour sélectionner l'AP auquel s'accrocher)
  • WIRELESS / Channel Width : Auto (cf section Configuration particulières)
  • WIRELESS / Security : WPA2-AES
  • WIRELESS / WPA Auth : PSK
  • WIRELESS / WPA Preshared Key : (à saisir manuellement, non publié sur cette page web !)
• Penser à valider panneau par panneau avec le bouton “Change”, Appliquer tous les paramètres avec le bouton “Apply” du bandeau d'en haut.
• Remarque : Lors des modifs en prod, toujours envisager le mode “test” qui revient en arrière tout seul au bout de 5 minutes.

• Convention d'utilisation : utilisé dans le cas où l'accès à internet existe déjà, accessible via un un câble ethernet
• Remarque : une antennes en mode AP diffuse un identiant de réseau sans fil (SSID) et plusieurs Stations peuvent venir s'accrocher
• Paramètres à spécifier
  • WIRELESS / Wireless mode : Acces Point
  • WIRELESS / WDS Mode : Enable
  • WIRELESS / SSID : A créer de toute pièce. Confère guide Conventions de nommage
  • WIRELESS / Channel Width : Auto (cf section Configuration particulières)
  • WIRELESS / Security : WPA2-AES
  • WIRELESS / WPA Auth : PSK
  • WIRELESS / WPA Preshared Key : (à saisir manuellement, non publié sur cette page web !)
• Penser à valider panneau par panneau avec le bouton “Change”, Appliquer tous les paramètres avec le bouton “Apply” du bandeau d'en haut.
• Remarque : Lors des modifs en prod, toujours envisager le mode “test” qui revient en arrière tout seul au bout de 5 minutes.

• A écrire

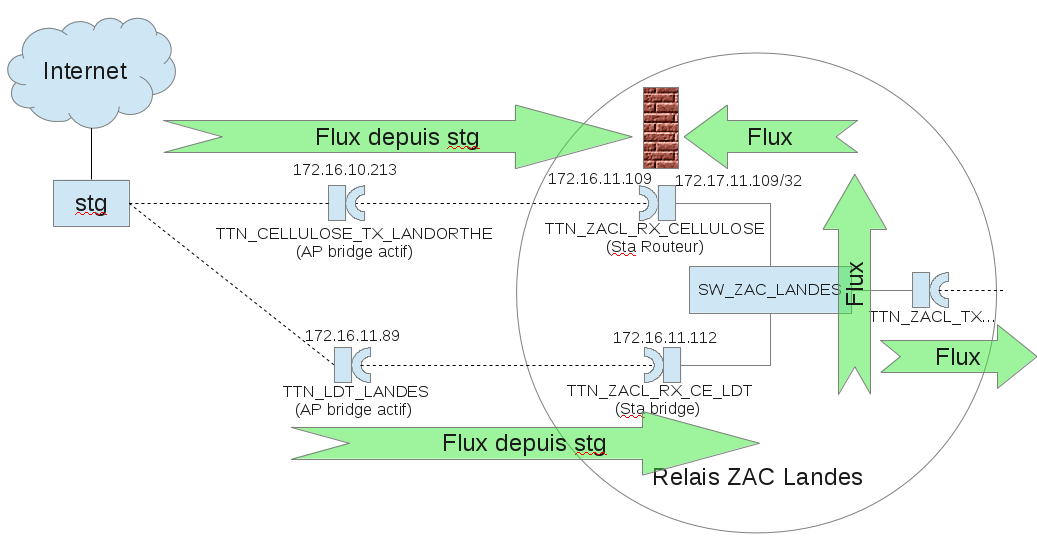

Schéma détaillé d’un relai qui comporte deux antennes de réception. 1 seule doit être passante à un instant donné, sous peine de créer une boucle ethernet. Le mode routeur a l’avantage de permettre une récupération de l’antenne soit par le WAN, soit par le LAN et dans de panne d’un lien qui permettait de la joindre.
