CHD possède un certain nombre d’antennes configurées et correctement orientées, mais inactives en temps normal. En cas de liaison défaillante sur le réseau, elles peuvent servir à court-circuiter les liens problématiques en proposant de nouvelles routes entre les relais. Ce circuit temporaire, dit « de secours », permet de laisser du temps pour réparer le réseau.

En revanche, ces liaisons ne doivent jamais être actives alors que le reste du réseau fonctionne, car elles créeraient une boucle sur ce dernier, entrainant la perte de nombreux paquets et des connexions très dégradées.

Les liaisons de secours sont les suivantes :

• « St-Gaudens Av. Mitterand » ↔ « Villeneuve Vignet AS »
• « CE Labarthe » (172.16.12.66) ↔ « CE Valentine »
• « Villeneuve Vignet NL » ↔ « Villeneuve Vignet AS »
• « Villeneuve Vignet AS » ↔ « St-Gaudens Nérous CL »
• « St-Gaudens Av. Mitterand » ↔ « Collégiale »
• « Cellulose » ↔ « Martres de Rivière École »
• « Villeneuve Bareille MD » ↔ « SDF Villeneuve »

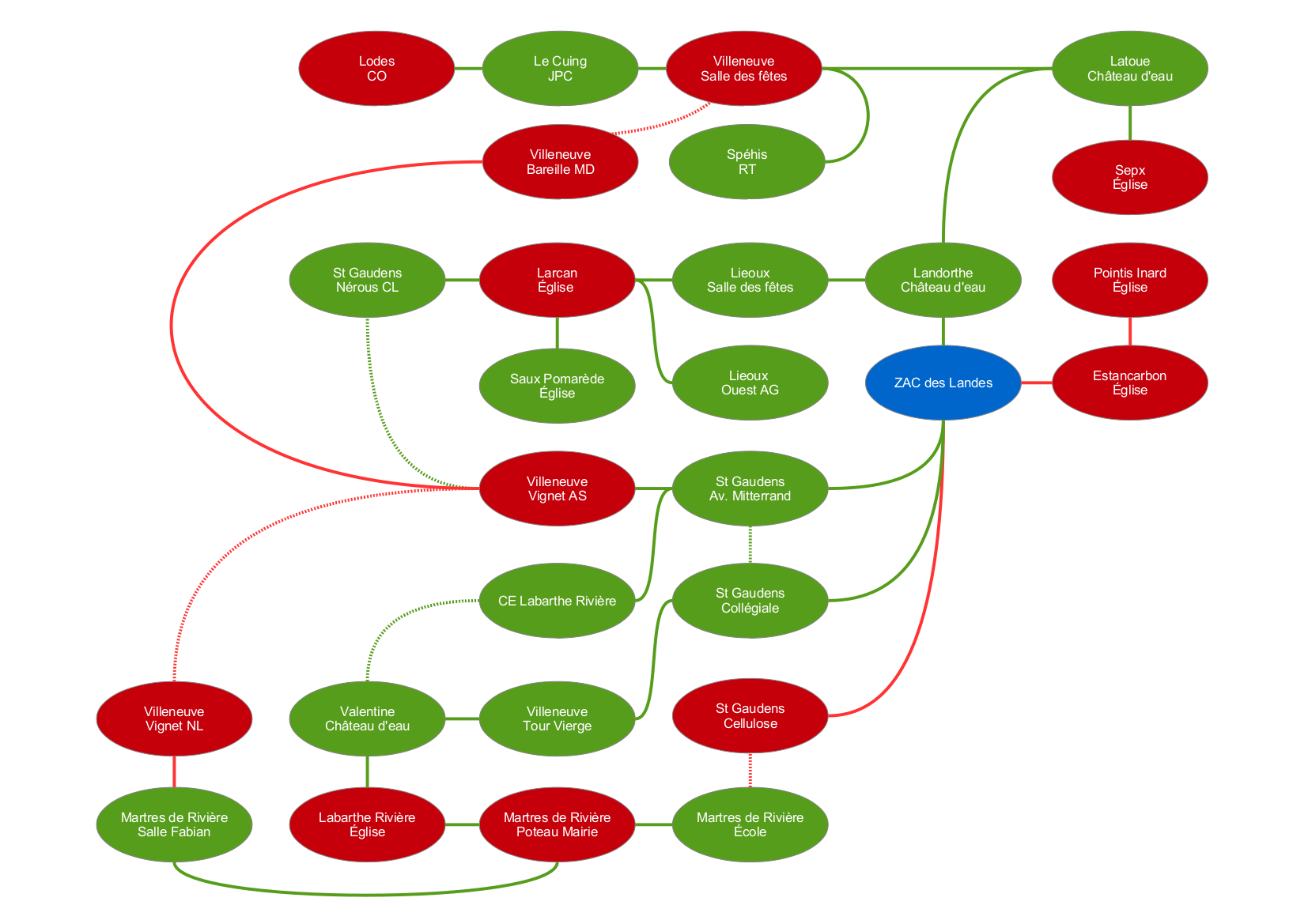

Le graphique ci-dessous représente l'ensemble des relais du réseau. Les liaisons en pointillés sont les liaisons de secours.

Légende du plan_reseau.png

• Le rond bleu correspond à l'arrivée fibre, relais principal,
• Les ronds rouges sont les relais non rénovés,
• Les ronds verts sont les relais rénovés,
• Les traits rouges correspondent aux liaisons à remplacer ou à construire,
• Les traits verts correspondent aux liaisons rénovées avec une capacité suffisante,
• Les traits en pointillés décrivent les liaisons de secours (pour bouclage en cas de panne).

On procède en deux étapes : d’abord on active la liaison de secours, puis on désactive la liaison normale, hypothétiquement défaillante. Activer, ou désactiver une antenne, revient à supprimer, ou ajouter, le suffixe « -block » au nom du lien. En effet, une connexion entre antennes de type AirFiber ne peut s’effectuer que si les deux extrémités du lien partagent le même nom de lien.

Considérons, par exemple, la liaison de secours entre les relais « St-Gaudens av. Mitterand » et « Villeneuve Vignet AS ». Elle va être utilisée pour palier une défaillance entre les relais « ZAC des Landes » et « Château d’eau de Landorthe ». La procédure peut se détailler comme suit :

1. On se connecte à l’antenne du relai « St-Gaudens av. Mitterand » qui vise vers « Villeneuve Vignet AS ». La liaison est normalement désactivée, car le lien normal passe par le relai « ZAC des Landes ».
2. On change le link name, de « CHD_SG_AS-block » à « CHD_SG_AS ».
3. On clique sur « Test changes », pour que le réseau revienne en l’état au bout de deux minutes si une erreur est commise.
4. On se connecte à l’antenne du relai « ZAC des Landes » qui vise vers le relai « Château d’eau de Landorthe ».
5. On change le link name de « CHD_LDT_ZACL » en « CHD_LDT_ZACL-block », pour ne plus que les antennes s’associent.
6. On clique sur « Test changes » pour la raison évoquée plus haut.

Les modifications doivent s’effectuer dans un intervalle de temps assez court. En effet, activer la liaison de secours a pour conséquence de créer une boucle si l’autre liaison n’est pas désactivée suffisamment tôt. On risque donc de perdre la main en mettant trop de temps à agir.

Si le link name n’est pas le même sur deux antennes formant une même liaison, elles ne s’associent pas entre elles. C’est un moyen d’activer ou de désactiver facilement une liaison.

Une autre manière serait de couper électriquement les antennes en pilotant les switchs correspondants. Cependant les antennes mettent du temps à démarrer ; c’est plus compliqué. De plus, une antenne éteinte n’est plus accessible et, s’il y a un problème sur cette dernière, on ne peut s’en apercevoir que le jour où l’on en a besoin, c’est-à-dire pas au bon moment.
