Le minimum syndical acceptable pour un lien à 5Ghz pour l'asso est que les 2 points considérés soient à vue. Vraiment à vue. Ça veut dire pas d'obstacle et pas d'arbre proche qui comment déjà à rentrer dans le cadre d'une photo faite… On sait faire des liens fiables d'une distance entre 100 mètres et 6 kilomètres.

Pour qu'un lien fonctionne bien il faut que il y ait une zone dégagée autour de la ligne de mire, en forme de ballon de rugby, la première zone de Fresnel. Pourquoi ? Parce que que le signal part en direction de la ligne de mire mais aussi un peu sur les côtés et s'il y a des échos et des rebonds ça donne un signal dégradé.

Les arbres sont des gros malus : le signal est diffracté irrégulièrement. Le récepteur fait n'importe quoi.

Il y a divers outils de cartes topologiques en ligne, permettant de voir le dénivelé du sol sur un parcours à vol d'oiseau entre deux points.

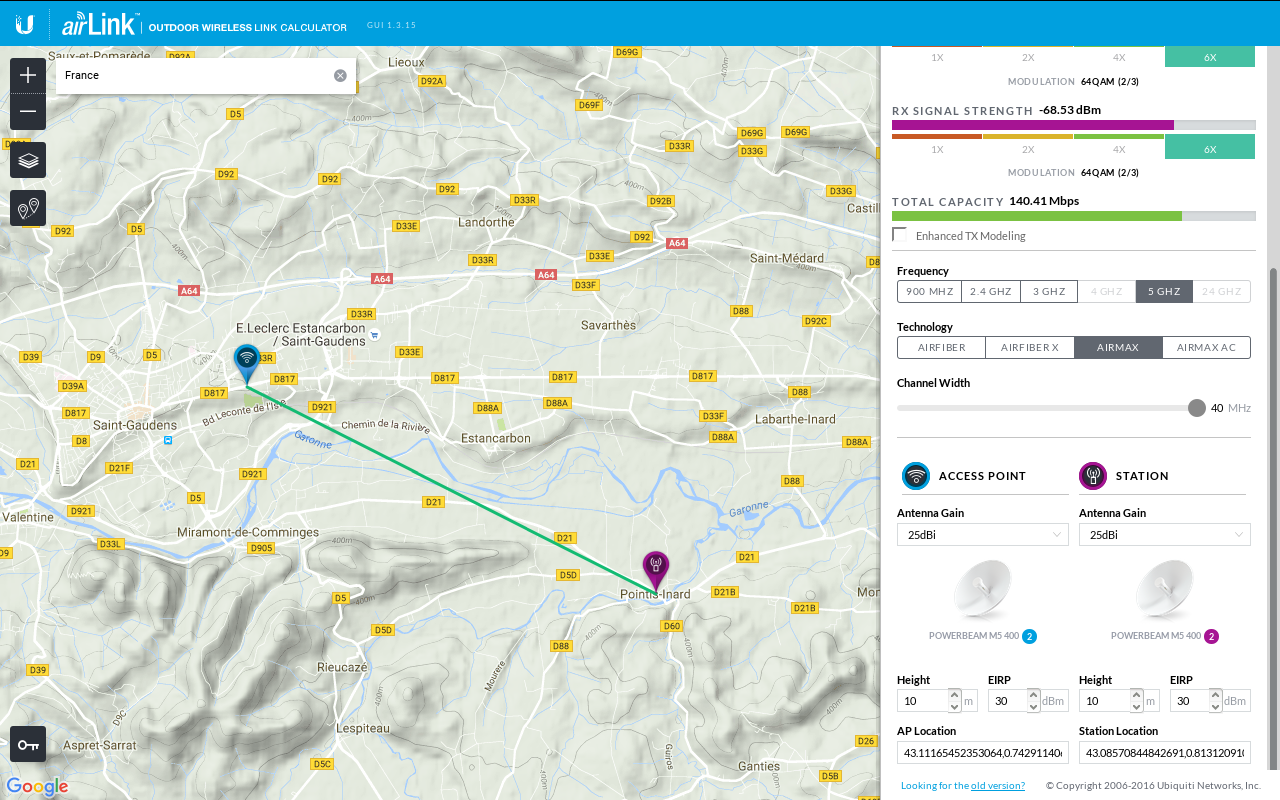

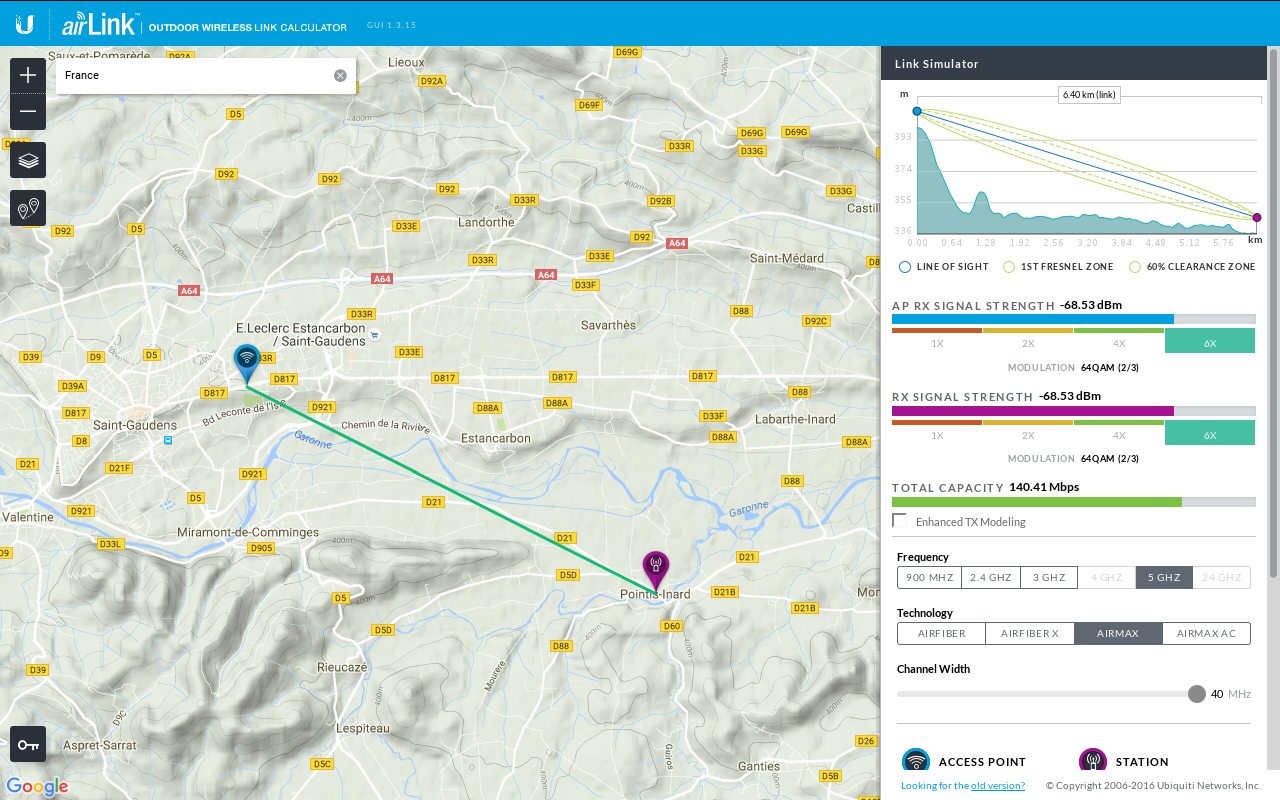

Il y en a un qui est très appliqué à ce qu'on fait chez Ubiquiti mais basé sur données google (bouh) : http://airlink.ubnt.com/. Les réglages par défaut sont… promotionnels. Le “EIRP” maxi pour nous c'est 30 dBi et pas 43. La hauteur c'est 8 ou 10 mètres, pas 40. Mettre 25 comme antenna gain, ça donne un calcul pour des PowerBeam. On utilise souvent un Channel width de 40.

Le terrain est souvent poilu Un problème majeur entre théorie et pratique est l'arbre. La seule solution fiable est d'aller sur le lieu considéré, monter au niveau où l'antenne pourrait être, faire des photos d'ensemble plus des photos au zoom. Les stocker sur http://www.chd.sx/photos/.

Les arbes poussent. C'est un cauchemar à chaque printemps car c'est simultané partout sur le réseau.
